4.1.- OBJETIVO:

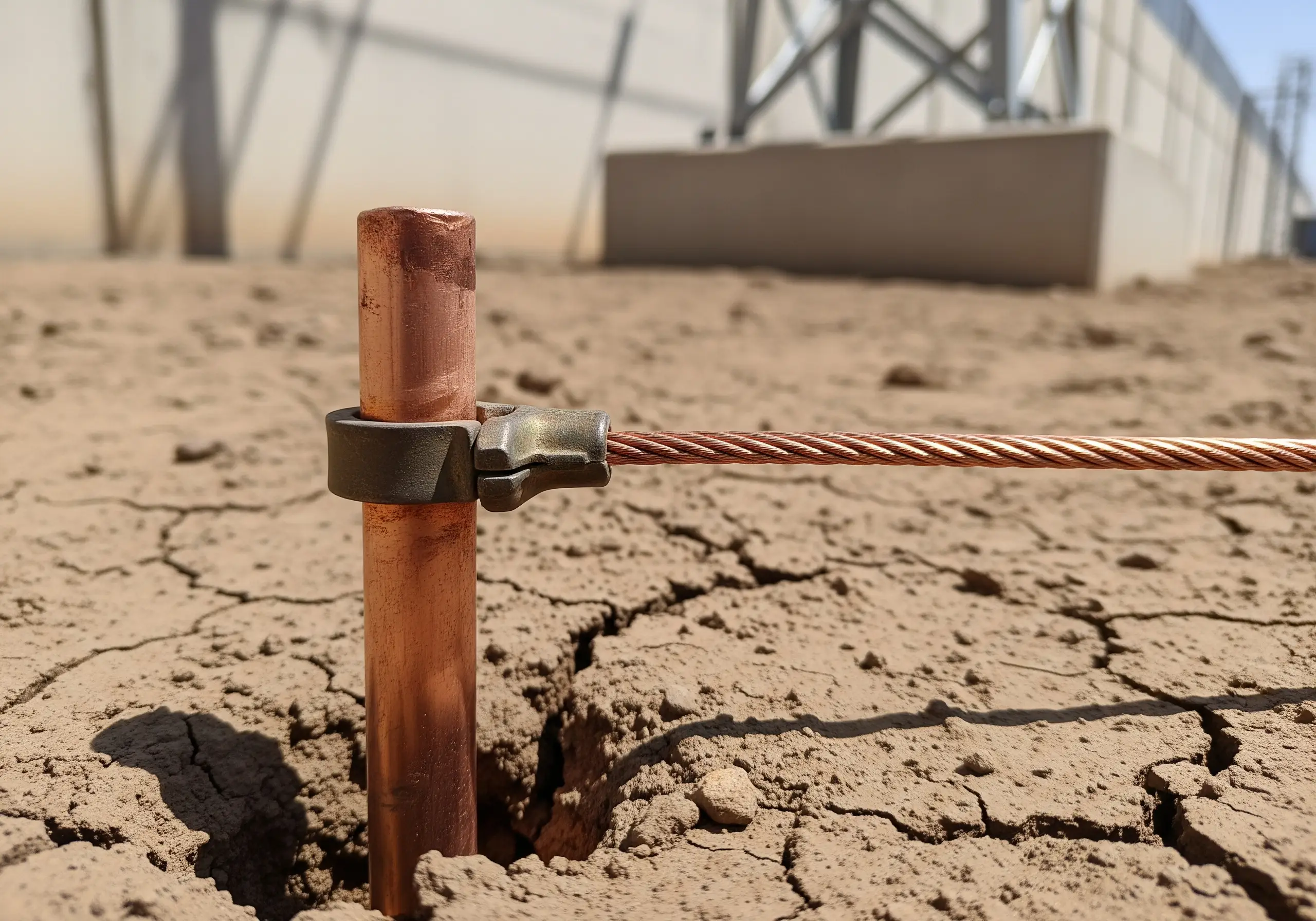

El objetivo de este estudio es realizar un diagnóstico, mediante mediciones e inspecciones visuales, del estado en que se encuentra actualmente el Sistema de tierras de la planta, tomando en cuenta los lineamientos marcados por las recomendaciones internacionales de la IEEE y dar recomendaciones de ingeniería con elaboración de planos y lista de materiales.

4.2.- REQUERIMIENTOS:

  • Desarrollo de cálculo de corto circuito a tierra, tomando como base de las normas ANSI/IEEE. Este cálculo servirá  como punto de partida para el desarrollo de ingeniería para la red de tierras.
  • Levantamiento de datos en campo para desarrollar el diagrama de impedancia.
  • Obtener de los servicios toda la información existente del sistema de tierras actual, un Lay-Out de la planta y planos de elevación de las estructuras principales.

4.3.- PROCEDIMIENTO:

  • Se realiza un levantamiento del sistema de tierras actual y se recopila la información existente en archivos de la planta.
  • Se realizan mediciones de la resistividad del terreno para tener en cuenta este parámetro al momento de los cálculos.
  • Se realizan mediciones de resistencia de la red de tierras en las subestaciones principales.
  • Se realizan mediciones de puesta de tierra de tableros eléctricos (Fuerza y control)
  • Se realizan mediciones de puesta a tierra del sistema de pararrayos.
  • Se realizan mediciones de puesta a tierra de equipos que acumulan electricidad estática.
  • Las lecturas obtenidas se comparan contra los límites recomendados por la IEEE, Según sea el caso del equipo aterrizado (Tablero de fuerza o de control).
  • Se verifica que la forma y filosofía depuesta  a tierra sea la correcta de acuerdo a las recomendaciones de la IEEE.

4.4.- REPORTE DE RESULTADOS:

  • Se entregan tablas con los valores de resistencia de puesta tierra.
  • Se emiten recomendaciones basadas en las normas antes mencionadas.
  • Se realiza él cálculo para el diseño conceptual de las implementaciones necesarias.
  • Se emiten los planos con la distribución de los conectores de puesta tierra tanto de tableros de fuerza como de tableros de control para los casos donde no se cumplan con las recomendaciones del IEEE.
  • Se emiten listas de material especificaciones de equipo necesario.
  • Estimación de precios para inversión inicial.



Todo lo anterior basado en la Norma Nacional NOMJ-01, y en las normas internacionales ANSI/IEEE siguientes:



a) ANSI/IEEE Std.142-1991.- Recommended  Practice for Grounding of Industrial and Commercial Power Systems.

b) ANSI/IEEE Std.1100-1992.- Recommended Practice for Powering and Grounding Sensitive Electronic Equipment.

c) ANSI/IEEE Std 141-1993.- Recommended Practice for Electric Power Distribution for Industrial Plants.

d) ANSI/IEEE Std. 80-1991 .-IEEE Guide for Safety in AC Substation Grounding.

e) ANSI/IEEE Std.1100-1992.-IEEE Guide for Measuring Earth Resistivity, Ground Impedance and Earth Surface Potentials of a Ground System.
