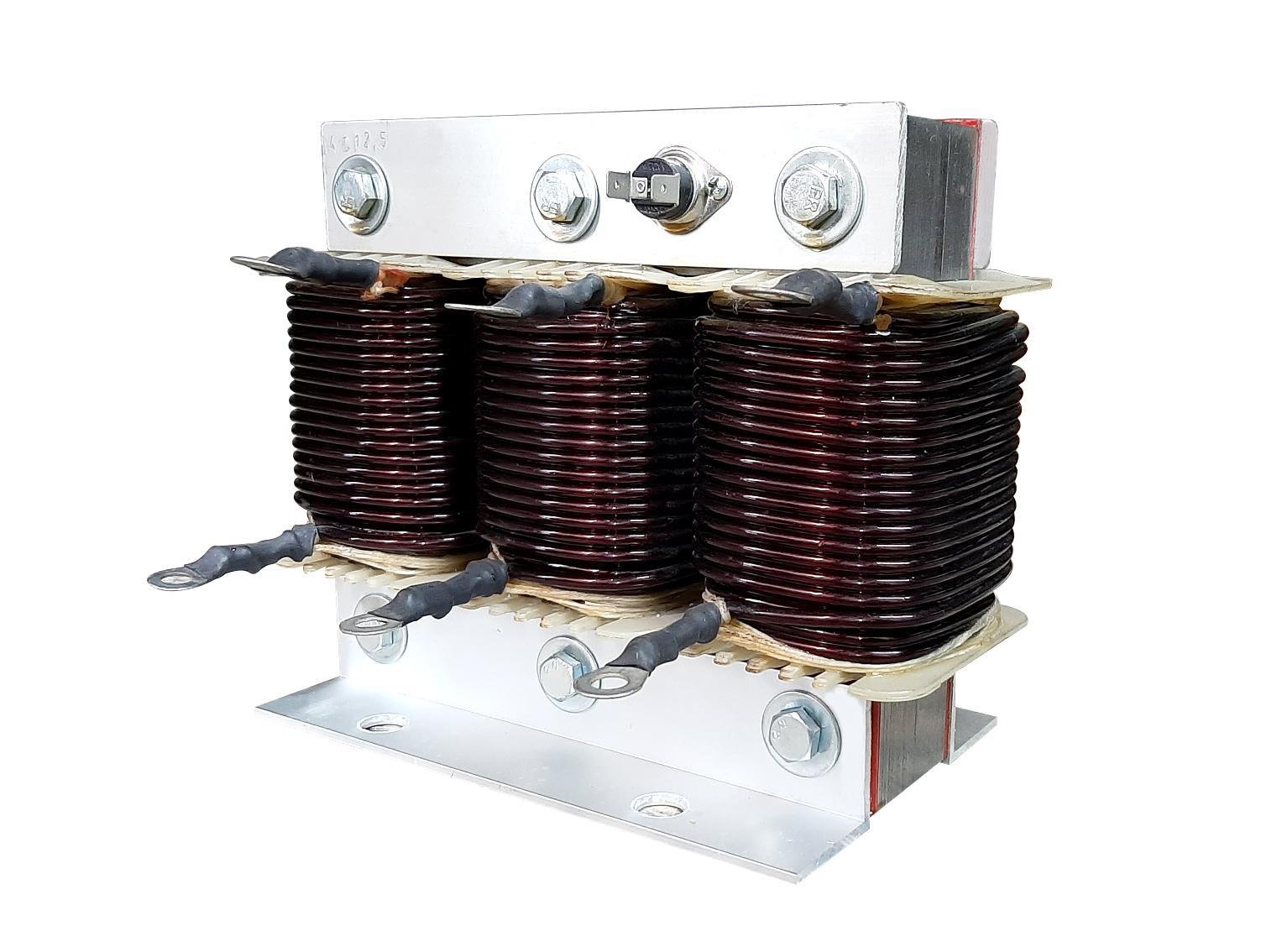

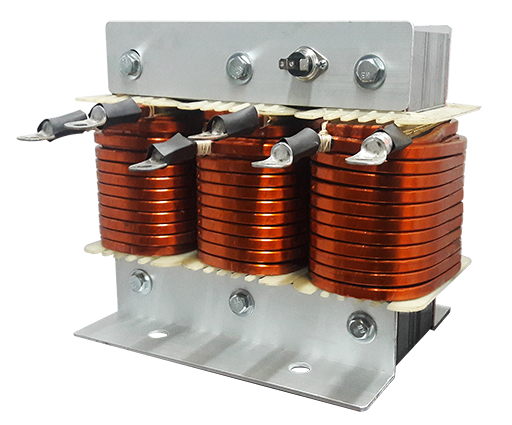

Reactores de Rechazo con Núcleo de Hierro

El conjunto reactor-capacitor conectados en serie debe ser utilizado para compensar la energía reactiva en las instalaciones eléctricas con contenido armónico, en este caso estos conjuntos compensan de energía reactiva a la frecuencia fundamental y evitan el paso de corrientes armónicas a través del capacitor, esto forma un filtro de rechazo y evita resonancias locales. Los reactores de este tipo de filtro son especificados por el llamado factor de sobre tensión (p%), el cual provee la relación entre los voltajes del capacitor y el reactor, estableciendo el punto de resonancia del conjunto LC.

Muchas de las alteraciones y problemas en baja tensión pueden ser corregidas con la aplicación de filtros, especialmente para:

• Evitar resonancia con la red y los transformadores.
• Evitar amplificación de corrientes armónicas.
• Rechazar corrientes armónicas específicas en una parte de la red.
• Absorber corrientes armónicas para disminuir el THD de la instalación (cálculo especial.)
